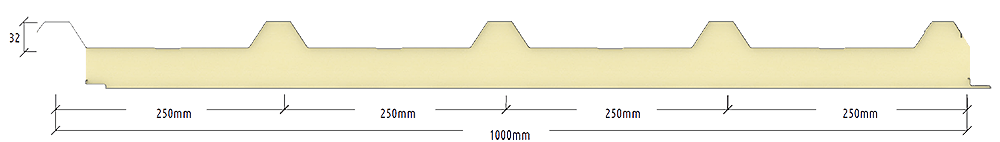

MP-R5 5 Hadveli Çatı Paneli

Genel Bilgiler
Teknik Özellikler
Yük Taşıma Tablosu

Yalıtım Malzemesi	Yanmazlık Sınıfı	Yalıtım Yoğunluğu	Yalıtım Kalınlığı (mm)	Isı İletkenlik Katsayısı (λ)	U Değeri	R Değeri
Yalıtım Malzemesi	Yanmazlık Sınıfı	Yalıtım Yoğunluğu	Yalıtım Kalınlığı (mm)	Isı İletkenlik Katsayısı (λ)	(W/m²K)	(h·ft²·°F/Btu)
Poliüretan (PUR)	B s2 d0 (TS EN 13501-1)	40 (±2)kg/m³	40	0,022 W/mK	0,53	11
			50		0,43	13
			60		0,36	16
			80		0,27	21
			100		0,22	26
			120		0,18	31
			150		0,15	39
			180		0,12	47
			200		0,11	52
Dış Yüz	Boyalı Galvaniz Sac/Alüminyum 0,35-0,40-0,45-0,50-0,60-0,70 mm
İç Yüz	Boyalı Galvaniz Sac/Alüminyum 0.30-0,35-0,40-0,45-0,50-0,60-0,70 mm

U değeri TS EN 14509’a uygun olarak hesaplanmıştır. U değeri Amerikan R değerine çevrilmiştir.

Yalıtım Tabakası	Yalıtım Kalınlığı (mm)	Üst Metal (mm)	Alt Metal (mm)	Panel Ağırlığı (kg/m²)	Açıklık (mm)	Aşık Aralığı
						1000	1500	2000	2500	3000
						Max.Yayılı Yük (kg/m²)
Poliüretan (PUR)	40	0,50	0,40	9,91	İki Açıklık	623	348	191	126	82
	40	0,50	0,40	9,91	Üç Açıklık	640	358	192	129	84
	50	0,50	0,40	10,31	İki Açıklık	653	376	212	143	94
	50	0,50	0,40	10,31	Üç Açıklık	668	386	214	143	96
	60	0,50	0,40	10,71	İki Açıklık	675	403	233	160	106
	60	0,50	0,40	10,71	Üç Açıklık	686	414	237	160	108
	80	0,50	0,40	11,51	İki Açıklık	705	424	275	194	132
	80	0,50	0,40	11,51	Üç Açıklık	713	434	281	196	133
	100	0,50	0,40	12,31	İki Açıklık	724	436	311	229	158
	100	0,50	0,40	12,31	Üç Açıklık	731	444	317	233	159
	120	0,50	0,40	13,11	İki Açıklık	738	444	317	246	176
	120	0,50	0,40	13,11	Üç Açıklık	743	451	323	250	177
	150	0,50	0,40	14,31	İki Açıklık	752	453	323	251	179
	150	0,50	0,40	14,31	Üç Açıklık	756	458	328	255	180
	180	0,50	0,40	15,51	İki Açıklık	762	458	327	254	181
	180	0,50	0,40	15,51	Üç Açıklık	765	462	331	258	182
	200	0,50	0,40	16,31	İki Açıklık	767	462	329	255	182
	200	0,50	0,40	16,31	Üç Açıklık	769	465	333	259	182

Notlar:
. Hesaplamalarda “Emniyet Gerilmesi” yöntemi kullanılmıştır. Öz ağırlık, hareketli yük (rüzgar yükü) ve ısı değişmesi (Δt=±20ºC) dikkate alınmıştır.
. Sehim limiti yüklerin basınç olarak etkimesi halinde L/200 ve L/150, emme olarak etkimesi halinde L/150 alınmıştır.
. Sac kalitesi fγ=240 Mpa(Akma Mukavemeti) baz alınmıştır.
. Panel ağırlığı hesabında Poliüretan(PUR) yoğunluğu 40 kg/m³,Poliizosiyanurat (PIR) yoğunluğu 42 kg/m³ olarak alınmıştır.
