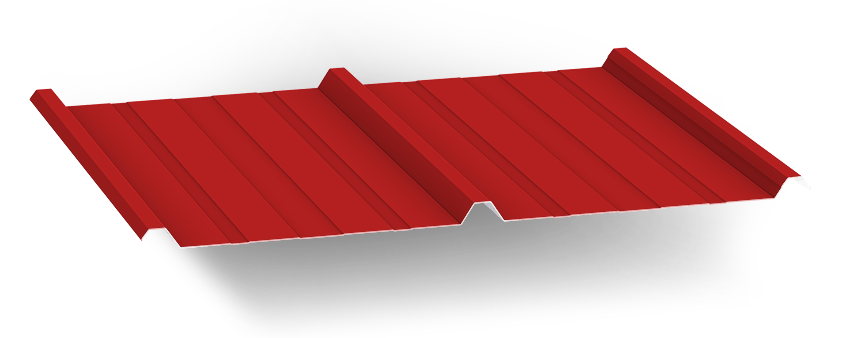

سقف وأرجوحة وجهه MP-32/500

General Information
Load Carrying Table

يتم إنتاجها بأحجام وأشكال مختلفة من صاج الجلفانيز أو الألومنيوم, باستخدام طلاء coil coating, أو بدون طلاء. وتستخدم الطبقة المنفردة عديمة العزل الحرارى أو التى تحتوى على عزل حرارى بين الأرجوحتين فى تطبيقات الأسقف والحوائط متعددة الطبقات. ويوضع عليها طبقة عازلة للحرارة وقاطع للبخار, ثم يتم إغلاقها مع الغشاء لعزل الماء, وبعد ذلك يتم عمل تطبيقاتها على شكل وجه سفلى للأسقف المحمولة متعددة الطبقات.

Product Name	Steel Thickness (mm)	Weight (kg/m²)	Span Type (mm)	Span Distance
				1000	1500	2000	2500	3000
				Max.Distributed Load (kg/m²)
32/500 Corrugated Sheet	0,40	3,52	Two Span	296	190	88	47	41
	0,40	3,52	Multi Span	341	221	104	57	51
	0,50	4,40	Two Span	363	237	110	59	50
	0,50	4,40	Multi Span	418	273	132	74	63
	0,60	5,28	Two Span	441	285	133	71	62
	0,60	5,28	Multi Span	503	325	159	86	77
	0,70	6,15	Two Span	536	333	155	83	73
	0,70	6,15	Multi Span	612	380	188	102	90

Notes:
. Values have been calculated using the allowable “Stress Design” method, taking self weight, imposed loads (wind load) and temperature (Δt=±20ºC) into account.
. If loads are effected as downwards l/200 and l/150 , ıf loads are effected as suction l/150 deflection limits have been used
. Values have been calculated using the steel quality fγ=240 Mpa(Yield Strength).
